薄膜蒸發器技術詳解
一、設備介紹

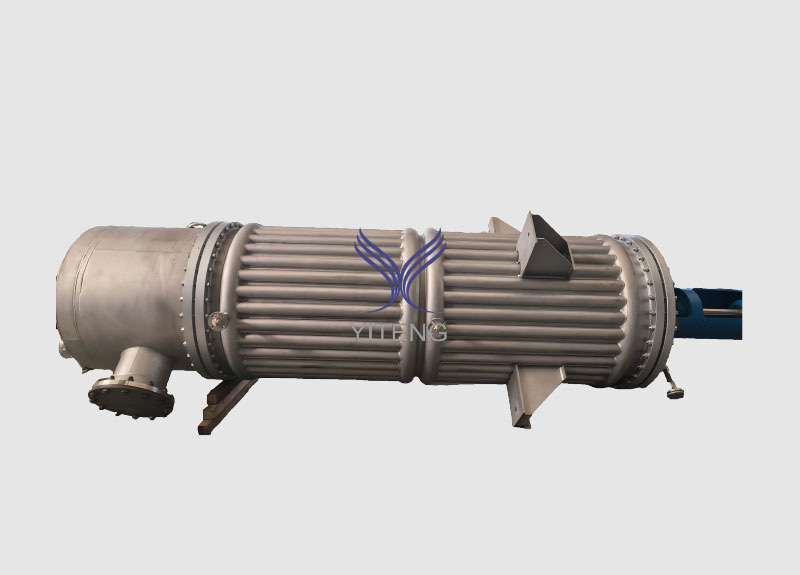

薄膜蒸發器是一種高效蒸發設備，通過轉子將液體在加熱壁面刮成極薄液膜（0.1-1.0 mm），實現快速蒸發和分離。其核心特點如下：
-
高傳熱效率：液膜薄，傳熱系數可達 2000-6000 W/(m2·K)
-
短停留時間：物料受熱時間僅 秒級（通常 < 10 秒）
-
高真空適應性：可在 ≤1 mbar 高真空下穩定運行
二、核心結構
-
加熱夾套：通常采用蒸汽、導熱油或熱水加熱
-
轉子系統
-
刮板形式：鉸鏈?zhǔn)?/ 固定式 / 滑動式刮板
-
轉速范圍：100-800 rpm（可調頻控制）
-
分離器：內置 / 外置式氣液分離裝置
-
材質組合
-
接觸物料部分：SS316L、哈氏合金、鈦材
-
加熱夾套：碳鋼（Q345R）、SS304
三、技術參數表
|
參數
|
典型范圍
|
備注
|
|
蒸發能力
|
5-5000 kg/h
|
取決于物料特性與溫差
|
|
工作壓力
|
常壓～0.001 mbar
|
高真空型需配增壓泵
|
|
工作溫度
|
50-300°C
|
耐高溫型可達 350°C
|
|
換熱面積
|
0.1-100 m2
|
定制化設計
|
|
刮板線速度
|
2-15 m/s
|
影響液膜厚度與傳熱效率
|
|
電機功率
|
1.1-55 kW
|
與轉子直徑和粘度正相關
|
|
粘度適應范圍
|
1-50,000 cP
|
高粘度需特殊刮板設計
|
四、獨特優勢
-
熱敏物料處理：短停留時間 + 高真空，適合抗生素、維生素、植物提取物等熱敏物質
-
高粘度處理：可處理粘度達 50,000 cP 的物料（如聚合物、樹脂）
-
自清潔能力：刮板持續刮擦壁面，防結垢結焦
五、應用領域
-
制藥行業：抗生素濃縮、溶劑回收（如甲醇、DMF）
-
食品行業：果汁濃縮、香精提取
-
化工行業：聚合物脫揮、單體純化
-
環保領域：高濃度廢水減量化處理
六、選型要點
-
物料特性：粘度、熱敏感性、沸點、固含量
-
工藝要求：蒸發量、進料 / 出料濃度、溫度敏感度
-
材質兼容性：腐蝕性、摩擦性物料需特殊材質
-
能耗優化：多效集成或 MVR（機械蒸汽再壓縮）配套
薄膜蒸發器是高附加值物料分離的首 選設備，雖然初始投資較高，但通過節能和產品質量提升通?？稍?1-3 年內收回成本。
