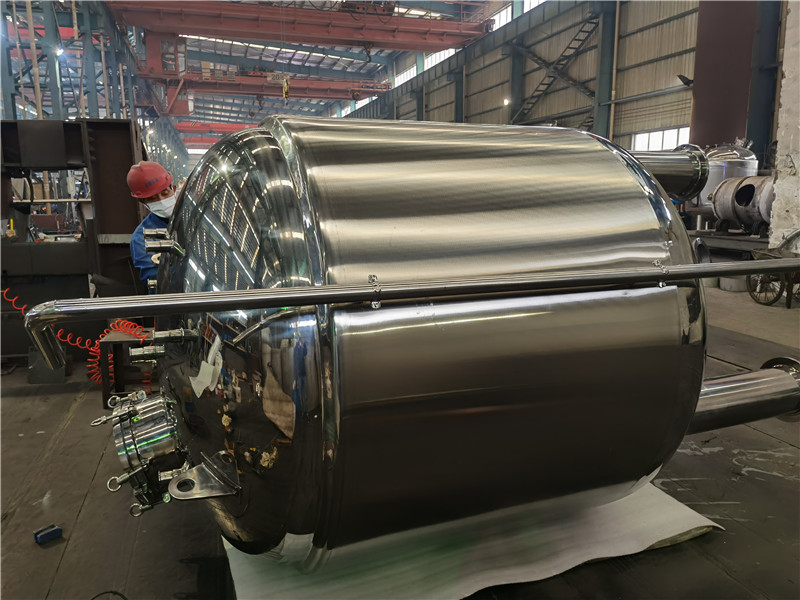

不銹鋼拋光容器表面處理技術詳情
一、拋光等級標準
1. 機械拋光等級(按ASTM A480):
等級
|
表面粗糙度Ra
|
應用場景
|
2B
|
0.4–0.6 μm
|
工業(yè)容器、一般化工設備
|
No.4
|
0.3–0.5 μm
|
食品、制藥低潔凈度區(qū)域
|
No.8
|
≤0.2 μm
|
鏡面拋光,GMP無菌區(qū)
|
2. 電解拋光等級(按ASTM B912):
-
o EP-Level 1:Ra≤0.2 μm(顯微平整度提升)
-
o EP-Level 2:Ra≤0.1 μm(超高潔凈度要求)
二、機械拋光工藝
1.工藝流程:
粗磨(60–120目)→ 中磨(150–320目)→ 精拋(400–800目)→ 鏡面拋(1000目以上)
2.關鍵技術參數(shù):
-
o 拋光輪轉速:800–1800 rpm(依砂粒粒度調整)
-
o 壓力控制:0.1–0.3 MPa(避免過熱變形)
-
o 冷卻方式:水冷/乳化液冷卻(溫度<50°C)
3.材料適配性:
-
o 304/316L:適合所有等級拋光
-
o 雙相鋼2205:需降低轉速防過熱σ相析出
-
o 哈氏合金:需專用拋光膏防污染
三、電解拋光工藝
1.原理:
陽極溶解+鈍化膜形成,實現(xiàn)微觀平整(可去除10–30 μm表層)
2.電解液配方:
-
o 磷酸基:H?PO? 60% + H?SO? 20% + H?O 20%(適用304/316)
-
o 環(huán)保型:檸檬酸+乙二醇(適用于敏感設備)
3.工藝參數(shù):
參數(shù)
|
范圍
|
影響
|
電壓
|
8–15 V
|
決定溶解速率
|
電流密度
|
10–30 A/dm2
|
影響表面光澤度
|
溫度
|
50–70°C
|
溫度過高易過腐蝕
|
時間
|
3–10 min
|
依初始粗糙度調整
|
四、特殊表面處理
1.鈍化處理(按ASTM A967):
-
o 硝酸鈍化:20–50% HNO?,40–60°C,浸泡20–60 min
-
o 檸檬酸鈍化:4–10%濃度,60–80°C,環(huán)保替代方案
2.涂層增強
-
o PTFE涂層:厚度0.2–0.5 mm,耐強酸(HF除外)
-
o 陶瓷涂層:Al?O?或ZrO?,耐磨耐高溫
五、質量檢測標準
1.粗糙度檢測
-
o 接觸式:指針粗糙度儀(精度±0.01 μm)
-
o 非接觸式:激光共聚焦顯微鏡(3D形貌分析)
2.潔凈度驗證
-
o 殘留物:ATP生物熒光檢測(RLU<1000)
-
o 鐵污染:鐵氰化鉀試紙測試(無藍斑)
3.耐腐蝕測試
-
o 鹽霧試驗:中性鹽霧500 h無銹蝕(ASTM B117)
-
o 藍點試驗:銅硫酸銨溶液檢測鈍化效果
六、應用場景選擇
1.制藥行業(yè)
-
o 注射用水罐:電解拋光+鈍化(Ra≤0.2 μm)
-
o 發(fā)酵罐:機械拋光No.4+鈍化(Ra=0.3–0.5 μm)
2.食品行業(yè)
-
o 乳品罐:機械拋光No.4(Ra=0.3–0.5 μm)
-
o 啤酒發(fā)酵罐:機械拋光2B+電解拋光(Ra≤0.4 μm)
3.半導體行業(yè)
-
o 高純化學品罐:電解拋光EP-Level 2(Ra≤0.1 μm)
注:表面處理需根據(jù)介質腐蝕性、潔凈度要求和成本綜合選擇,建議提供具體工況由專業(yè)廠商設計處理方案。無錫益騰可為您實現(xiàn)容器的按要求制作和表面處理工作。
